Als Ventilhersteller, der Forschung und Entwicklung, Design, Produktion, Vertrieb und Service integriert, verfügt die JQF-Ventilfabrik über ein komplettes technisches Team und ein Qualitätsmanagementsystem. Unsere Produkte werden häufig in verschiedenen Bereichen wie Erdöl, Chemie, Kraftwerken, Umweltschutz, Kohlebergbau, Entwässerung und neuen Energien eingesetzt. Die hochwertigen Hochdruck-Absperrventile aus Edelstahl sind auf Langlebigkeit und Zuverlässigkeit ausgelegt und für verschiedene Medien und Temperaturbedingungen geeignet. Wir streben kontinuierlich nach Perfektion und verpflichten uns zur Integrität gegenüber jedem Kunden, indem wir ihm erstklassige Produkte und Dienstleistungen bieten. Wir heißen neue und bestehende Kunden herzlich willkommen, uns zu besuchen, anzurufen oder zu schreiben, um Geschäfte zu besprechen.
1. Hochfestes Ventilschaftmaterial, fest mit dem Ventilkörper verbunden, sorgt für eine reibungslose Drehung und einfache Bedienung.
2. Sorgfältig ausgewählte Schrauben sorgen für eine dichte, stabile und rostbeständige Verbindung.
3. Der Ventilkörper aus Edelstahl bietet Hochdruck-Absperrventilen aus Edelstahl eine gute Korrosionsbeständigkeit und Rostschutz.
4. Verdickte Flansche bestehen aus Vollmaterial und sind sicher verbunden.
1. Bequem und schnell
Einfache Struktur, einfach herzustellen und zu warten.
2. Schnelles Umschalten, kleine Aktion
Kurzer Arbeitshub, schnelle Öffnungs- und Schließreaktion.
3. Langlebig
Dicht schließend, verschleißfest und robust, lange Lebensdauer.
Designspezifikation: GB/T 12235
Strukturlänge: GB / T 12221
Flanschanschluss: JB / T 79
Prüfung und Inspektion: JB/T 9002
Produktidentifikation: GB/T 12220
Lieferspezifikation: JB / T 7928

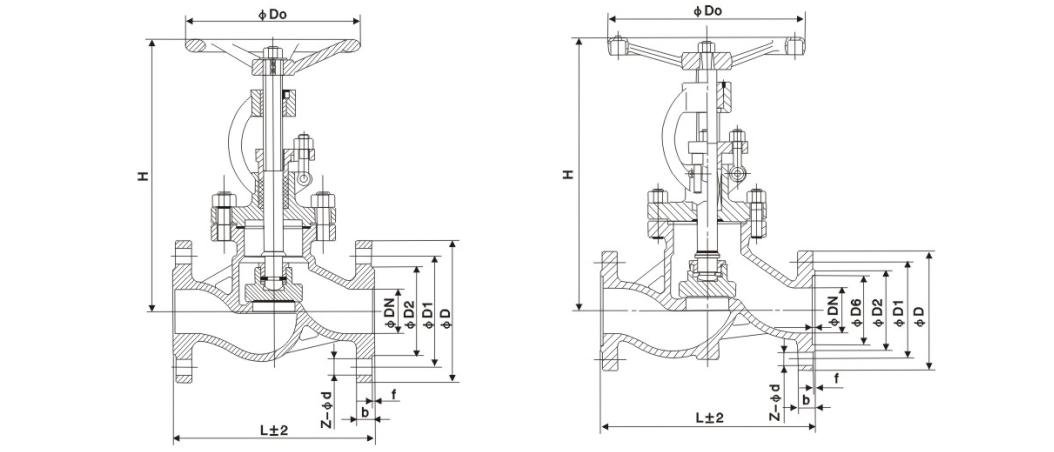

| Nenndurchmesser | Hauptaußenmaße und Anschlussmaße | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| J41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 230 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 290 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 310 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 350 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 400 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 480 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 600 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 650 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 750 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 850 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 980 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| J41H-25C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 290 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 350 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 400 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 480 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 600 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 650 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 750 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 850 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 980 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
