Kugelventil aus Edelstahl

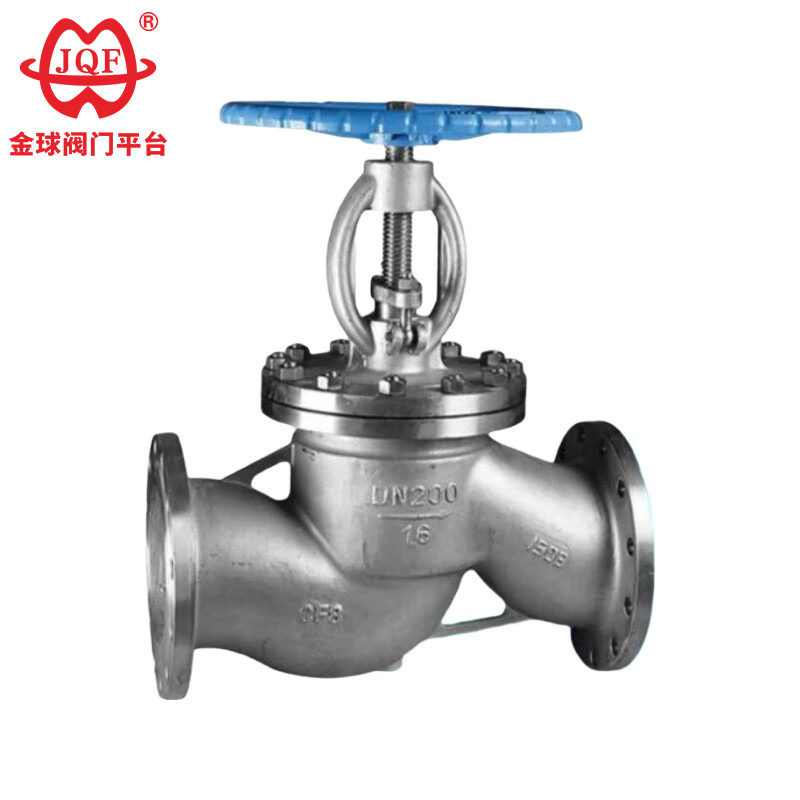

Langlebiges J41H-, J41Y- und J41W-Edelstahl-Absperrventil, hergestellt von JQF Valve. Sein Öffnungs- und Schließteil ist eine zylindrische Ventilklappe, die Dichtfläche ist flach oder konisch und die Ventilklappe bewegt sich linear entlang der Mittellinie der Flüssigkeit. Das Absperrventil aus Edelstahl ist nur zum vollständigen Öffnen und Schließen geeignet. Es wird im Allgemeinen nicht zur Einstellung der Durchflussmenge verwendet. Es kann individuell angepasst und gedrosselt werden.

Anfrage absenden

Produktbeschreibung

Foshan Jinqiu Valve Co., LTD. ist ein Hersteller hochwertiger Absperrventile aus Edelstahl, der Design, Entwicklung, Fertigung, Vertrieb und Service integriert. Zu unseren Hauptprodukten gehören verschiedene Regelventile, Elektroventile, Pneumatikventile, Magnetventile, Handventile, Stellantriebe und Ventilzubehör.
Unser Edelstahl-Absperrventil ist ein Absperrschieber mit einem Gussgehäuse aus Edelstahl, Flanschanschlüssen an beiden Enden und einer Absperrschieberstruktur. Seine Kernfunktion besteht darin, den Durchfluss präzise zu regulieren oder das Medium in Rohrleitungen zuverlässig abzusperren.
Aufgrund seiner hervorragenden Korrosionsbeständigkeit und zuverlässigen Dichtungsleistung ist es zu einem der bevorzugten Ventile für korrosive Medien oder Anwendungen mit hohem Reinheitsgrad in der chemischen, petrochemischen, Lebensmittel- und Pharmaindustrie geworden.
Customers trust JQF valves' high quality, reliable performance, and good and comprehensive customer service. We will continue to innovate to provide first-class valve solutions.

1. Einfache Struktur: Das Design des Edelstahl-Absperrventils ist einfach und macht Herstellung und Wartung bequem und effizient.
2. Schnelle Reaktion: Der kurze Arbeitshub ermöglicht ein extrem schnelles Öffnen und Schließen des Ventils.
3. Dauerhafte Abdichtung: Hervorragende Dichtwirkung, minimaler Reibungswiderstand und lange Lebensdauer.

Executive-Standard

Designspezifikationen: GB / T 12235
Strukturlänge: GB / T 12221
Flanschanschluss: JB / T 79
Prüfung und Inspektion: JB/T 9002
Produktidentifikation: GB/T 12220
Lieferspezifikationen: JB/T 7928

Leistungsparameter

Modell		J41H-16C~160C	J41Y-16C~160C	J41W-16P~160P
Arbeitsdruck (MPa)		1,6 ~ 16,0
richtige Temperatur (℃)		≤425		≤150
Geeignete Medien		Wasser, Dampf, Öl		Schwach korrosives Medium
Material	Karosserie, Motorhaube	Kohlenstoffstahl		Chrom-Nickel-Titan-Edelstahl
	Ventilschaft	Chrom-Edelstahl		Chrom-Nickel-Titan-Edelstahl
	Dichtfläche	Auftragschweißen von Eisenlegierungen	Aufpanzerlegierung	Körpermaterial
	Füllstoff	Asbestgraphit, flexibler Graphit, PTFE

Die Hauptform und Verbindungsgröße

Nenndurchmesser	Die Hauptmaße und Anschlussmaße
Nenndurchmesser	L	D	D1	D2	b	Z-d	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

Strukturbild

Hot-Tags: Edelstahl-Absperrventil, China, kundenspezifisch, Qualität, langlebig, fortschrittlich, Hersteller, Lieferant, Fabrik, auf Lager
