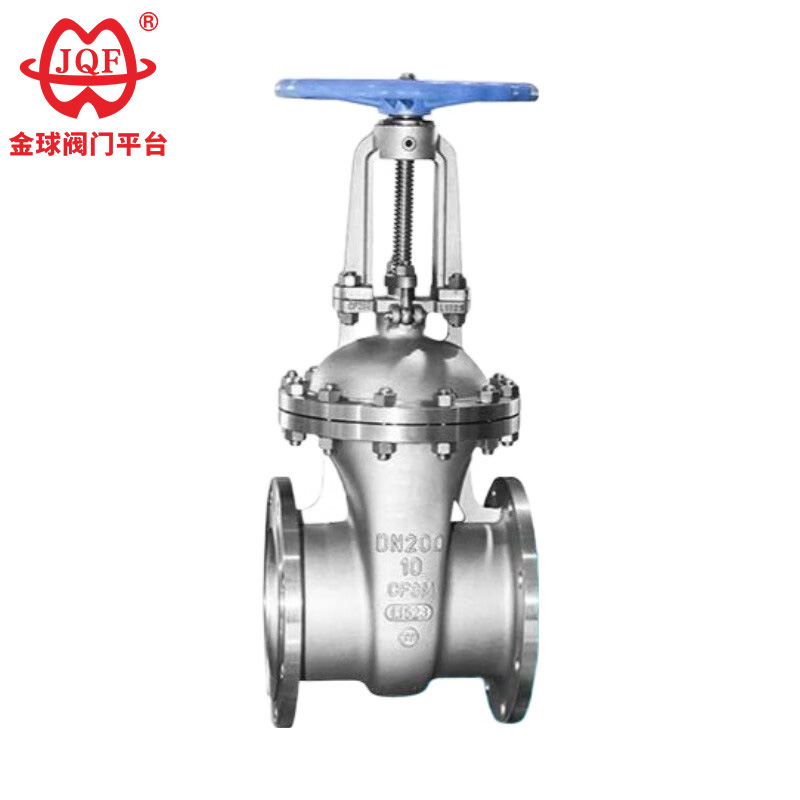

GB-Standard-Edelstahlschieber

The durable GB standard stainless steel gate valve manufactured by JQF Valve is made of stainless steel. The valve seat sealing surface is made of polytetrafluoroethylene (PTFE), stainless steel + hard alloy, or surface-treated hard alloy. The packing is made of hard alloy, polytetrafluoroethylene (PTFE), asbestos, or flexible graphite. The nominal size is DN15～DN800, the working pressure is 1.6MPa～20.0MPa, and the applicable temperature is ≤200℃. It is suitable for pipelines carrying nitric acid and weakly corrosive media.

Wichtige Vorsichtsmaßnahmen:

1. Inspektion vor der Installation: Bestätigen Sie die Kompatibilität des Ventilmaterials mit dem flüssigen Medium, der Temperatur und dem Druck. Überprüfen Sie die Endfläche des robusten GB-Standard-Edelstahlschiebers auf Kratzer. Stellen Sie sicher, dass das Dichtungsmaterial den Nutzungsanforderungen entspricht und dass die Schrauben/Muttern den Festigkeitsanforderungen entsprechen.
2. Installationsausrichtung: Erzwingen Sie keine Ausrichtung. Eine Fehlausrichtung kann zu einer Verformung des Ventilsitzes, Undichtigkeiten oder strukturellen Spannungen führen. Stützen Sie die Rohrleitung unabhängig in der Nähe des Ventils ab. Ziehen Sie die Schrauben schrittweise und sternförmig an, bis ein gleichmäßiges Drehmoment erreicht ist. Nachdem das System 24–48 Stunden lang gelaufen ist, ziehen Sie die Schrauben wieder fest.
3. Betriebsverfahren: Der hochwertige GB-Standard-Edelstahlschieber sollte vollständig geöffnet oder vollständig geschlossen sein – eine teilweise Öffnung beschleunigt die Erosion des Ventilsitzes/der Ventilplatte durch Hochgeschwindigkeitsflüssigkeit. Nur mit dem Handrad bedienen; Verwenden Sie niemals einen Schraubenschlüssel/Hebel. Der Ventilschaft muss vierteljährlich geschmiert werden.
4. Prüfung und Wartung: Nach der Installation und vor der Inbetriebnahme des Systems sollte am GB-Standard-Edelstahlschieber ein statischer Drucktest mit dem 1,5-fachen PN-Nenndruck durchgeführt werden. Während des Tests sollte das Ventil von nachgeschalteten Geräten isoliert werden.
5. Lagerung und Handhabung: Ventile sollten drinnen gelagert und vor Feuchtigkeit geschützt werden. Vor der Montage sollten die Endkappen in der Einbauposition verbleiben.

Merkmale

1. Der GB-Standard-Edelstahlschieber besteht aus austenitischem Edelstahl, der eine hervorragende Korrosionsbeständigkeit durch oxidierende saure Medien aufweist.
2. Wenn das Medium durch den GB-Standard-Edelstahlschieber fließt, bleibt die Strömungsrichtung unverändert, was zu einem geringen Flüssigkeitswiderstand führt.
3. Die Bewegungsrichtung des Schiebers verläuft senkrecht zur Strömungsrichtung des Mediums, was zu einem geringen Öffnungs- und Schließmoment und einem mühelosen Betrieb führt.
4. Die Fließrichtung des Mediums ist uneingeschränkt, ohne dass der Flüssigkeitsfluss gestört oder der Druck verringert wird. Das Medium kann von beiden Seiten des Absperrschiebers strömen und seinen vorgesehenen Zweck erreichen. Es eignet sich besonders für Rohrleitungen, bei denen sich die Fließrichtung des Mediums ändern kann.
5. Der GB-Standard-Edelstahlschieber wird vertikal im Ventilkörper eingebaut, was zu einer kurzen Baulänge führt.
6.Der GB-Standard-Edelstahlschieber hat eine gute Dichtleistung. Bei vollständiger Öffnung ist der Verschleiß an der Dichtfläche minimal.

Executive-Standard

Designspezifikationen: GB / T 12234
Strukturlänge: GB / T 12221
Anschlussflansch: JB / T 79.1
Prüfung und Inspektion: JB/T 9092
Druck – Temperatur: GB/T 9131
Produktidentifikation: GB/T 12220

Leistungsparameter

Geeignetes Medium und anwendbare Temperatur

Der Hauptteil des Materials

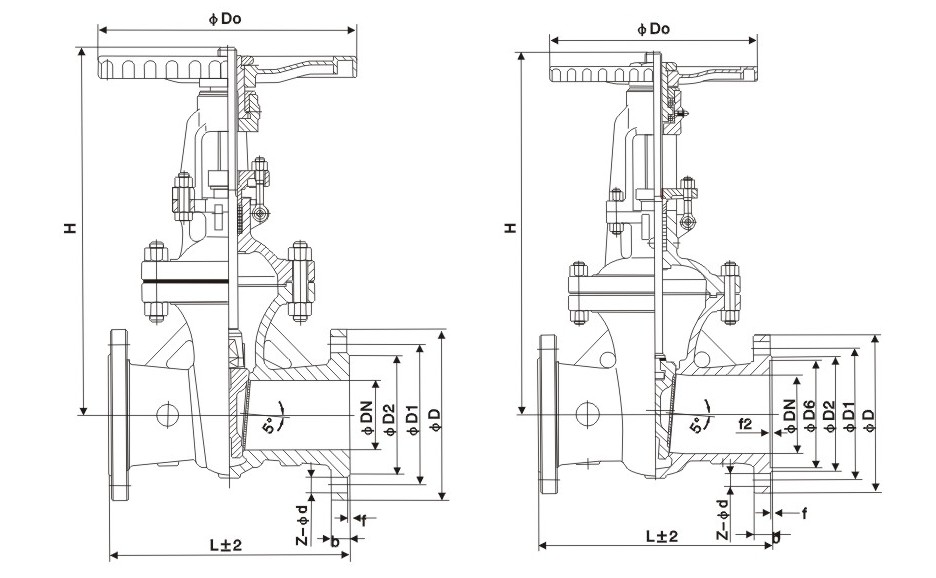

Die Hauptform und Anschlussmaße

Strukturbild
