Designstandard: GB/T 12234-2007
Strukturlänge GB/T 12221-2005
Stumpfschweißanschluss Größe NB/T 4704-2014
Prüfung und Inspektion NB/T 4704-2014
Druck – Temperatur: NB/T 4704-2014
| Modell | PN | Arbeitsdruck/MPa | richtige Temperatur/℃ | Geeignete Medien | Körper |
| Z61Y-250 | 250 | 25 | ≤570 | Dampf | WC9 |
| Z61Y-320 | 320 | 32 | ≤570 | Dampf | WC9 |
| Modell | 材料 | ||||
| Körper | Ventilplatte | Kappe | Stammmutter | Füllstoff | |
| Z61Y-250 | WC9 | WC9 | WC9 | 38CrMoA1A | Flexibler Graphit |
| Z61Y-320 | WC9 | WC9 | WC9 | 38CrMoA1A | Flexibler Graphit |

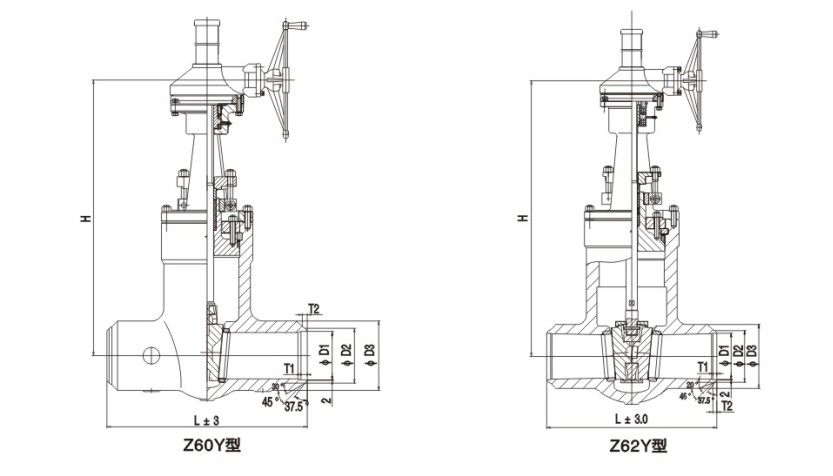

| DN | L | D | H | D0 | Gewicht/Kg |
| 50 | 280 | 82 | 585 | 300 | 42 |
| 65 | 340 | 110 | 650 | 320 | 53 |
| 80 | 475 | 130 | 680 | 400 | 130 |
| 100 | 500 | 170 | 755 | 450 | 180 |
| 125 | 600 | 195 | 830 | 500 | 190 |
| 150 | 700 | 225 | 1050 | 550 | 320 |
| 175 | 750 | 255 | 1050 | 600 | 400 |
| 200 | 800 | 285 | 1050 | 650 | 550 |
| 225 | 850 | 300 | 1100 | 700 | 600 |

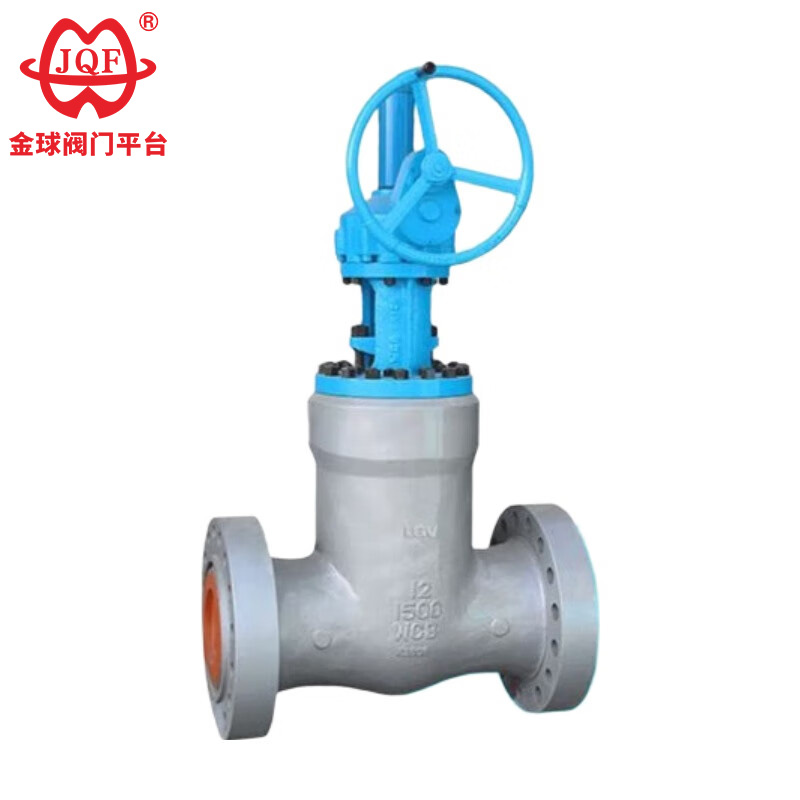

Diese Hochdruck-Absperrschieber mit Flansch sind für die Steuerung des Flüssigkeitsflusses in verschiedenen Systemen von entscheidender Bedeutung und sorgen für eine präzise Regulierung und dauerhafte Leistung.
1. Langlebig und robust: Unsere Flanschschieber sind aus hochwertigen Materialien gefertigt und eignen sich daher gut für verschiedene anspruchsvolle Industrieumgebungen. Die Flanschverbindung ist sehr sicher, wodurch die Möglichkeit von Undichtigkeiten verringert und eine dichte Abdichtung gewährleistet wird.
2. Präzise Steuerung: Der Hochdruck-Flanschschieber ermöglicht eine präzise Steuerung der Durchflussrate von Flüssigkeiten in der Rohrleitung. Unabhängig davon, ob Sie öffnen, schließen oder die Durchflussrate anpassen müssen, ist der Betrieb reibungslos. Diese präzise Steuerung ist wichtig für die Aufrechterhaltung der Gesamtsystemeffizienz und die Vermeidung von Betriebsausfällen.
3. Korrosionsbeständig: Alle zur Herstellung dieses Flanschschiebers verwendeten Materialien werden speziell aufgrund ihrer hohen Korrosionsbeständigkeit ausgewählt. Selbst unter rauen Bedingungen kann der normale Betrieb problemlos über einen langen Zeitraum aufrechterhalten werden.
4. Breite Anwendbarkeit: Flanschschieber können in vielen verschiedenen industriellen Umgebungen eingesetzt werden. Dieses vielseitige Design ermöglicht eine flexible Anpassung an verschiedene Systeme sowie eine komfortable Installation und Integration.
5. Einfache Wartung: Wir haben in der Entwurfsphase auf eine einfache Wartung geachtet. Die Ventilkomponenten lassen sich leicht zerlegen und wieder zusammenbauen, was die routinemäßige Inspektion und Wartung einfach und kostengünstig macht.
