Kryo-Absperrschieber aus Edelstahl

JQF Valve ist ein Ventilhersteller mit über 20-jähriger Erfahrung in China, der hauptsächlich Kugelhähne, Absperrschieber, Durchgangsventile, Absperrklappen und Magnetventile herstellt. Unser hochwertiger kryogener Absperrschieber aus Edelstahl ist speziell für extreme Betriebsbedingungen mit Medientemperaturen unter -46 °C konzipiert. Es ist für kryogene Medien wie Methan, Flüssigerdgas, Hexen, Kohlendioxid, flüssiges Ammoniak, flüssigen Sauerstoff, flüssigen Stickstoff und flüssigen Wasserstoff geeignet.

Anfrage absenden

Produktbeschreibung

JQF Valve as a professional manufacturer, is dedicated to providing you with durable stainless steel cryogenic gate valves. These are not just simple cryogenic valves, but specialized equipment with special material selection, structural design, and manufacturing processes. They are widely used in the storage, transportation, and handling systems of cryogenic media such as liquefied natural gas, liquid nitrogen, liquid argon, and liquid carbon dioxide, ensuring reliable opening and closing and tight sealing under cryogenic conditions.

Leistungsparameter

Modell		DZ40Y-16	DZ40Y-25
Arbeitsdruck (MPa)		1.6	2.5
richtige Temperatur (℃)		LC3≥-101, LCB≥-46, LCC≥-46,1Cr18Ni9Ti≥-196
Material	Füllstoff	Baptistisches Tetrafluorethylen-Asbestseil
	Handrad	QT450-10
	Schaftmutter	ZCuA110Fe3
	Ventilschaft	1Cr18Ni9Ti
	Dichtung	Niedrigtemperatur-Asbest

Merkmale

1. Hohlraumdruckneutralisierung: Die konstruierte Druckausgleichsöffnung, die in die Ventileinlassfläche des kryogenen Absperrschiebers aus Edelstahl integriert ist, neutralisiert aktiv Druckunterschiede und verhindert so die Ansammlung schädlicher Medien im Ventilhohlraum.
2. Thermodynamisch optimierte Abdeckung: Die Abdeckungshöhe wird dynamisch basierend auf dem Betriebstemperaturprofil berechnet, um die Druckintegrität der Schaftpackung während des gesamten Temperaturzyklus aufrechtzuerhalten.
3. Kalibrierung des tribologischen Materials: Präzise Spezifikationen der Packungsring- und Dichtungsmaterialien gewährleisten die chemische Stabilität über den angegebenen Betriebstemperaturbereich.
4. Metallurgische Leistungsgarantie: Die chemische Zusammensetzung und die Kristallstruktur der Komponenten werden streng validiert, um Schlagzähigkeit und Duktilität über einen weiten Temperaturbereich sicherzustellen.
5. Universelle Schnittstellenarchitektur: Eine Vielzahl von Standardflanschkonfigurationen und Dichtungsmorphologieoptionen für den kryogenen Absperrschieber aus Edelstahl erfüllen die globalen Anforderungen an die Rohrleitungsintegration.

Die Hauptform und Anschlussmaße

Nenndurchmesser	Die Hauptmaße und Anschlussmaße
Nenndurchmesser	L	D	D1	D2	b	Z-d	H	D0
Z40Y-16L
20	150	105	75	55	14-2	4-Φ14	320	140
25	160	115	85	65	14-2	4-Φ14	350	160
32	180	135	100	78	16-2	4-Φ18	385	180
40	200	145	110	85	16-3	4-Φ18	420	200
50	250	160	125	100	16-3	4-Φ18	540	240
65	265	180	145	120	18-3	4-Φ18	610	240
80	280	195	160	135	20-3	8-Φ18	690	280
100	300	215	180	155	20-3	8-Φ18	780	300
125	325	245	210	185	22-3	8-Φ18	930	320
150	350	280	240	210	24-3	8-Φ23	980	360
200	400	335	295	265	26-3	12-Φ23	1180	400
250	450	405	355	320	30-3	12-Φ25	1390	450
300	500	460	410	375	30-3	12-Φ25	1620	580
350	550	520	470	435	34-4	16-Φ25	1810	640
400	600	580	525	485	36-4	16-Φ30	1970	640
Z40Y-25
20	150	105	75	55	16-2	4-Φ14	320	140
25	160	115	85	65	16-2	4-Φ14	350	160
32	180	135	100	78	18-2	4-Φ18	385	180
40	200	145	110	85	18-3	4-Φ18	420	200
50	250	160	125	100	20-3	4-Φ18	540	240
65	265	180	145	120	22-3	8-Φ18	610	240
80	280	195	160	135	22-3	8-Φ18	690	280
100	300	230	190	160	24-3	8-Φ23	780	300
125	325	270	220	188	28-3	8-Φ25	930	320
150	350	300	250	218	30-3	8-Φ25	980	360
200	400	360	310	278	34-3	12-Φ25	1180	400
250	450	425	370	332	36-3	12-Φ30	1390	450
300	500	485	430	390	40-4	16-Φ30	1620	580
350	550	550	490	448	44-4	16-Φ34	1810	640
400	600	610	550	505	48-4	16-Φ34	1970	640

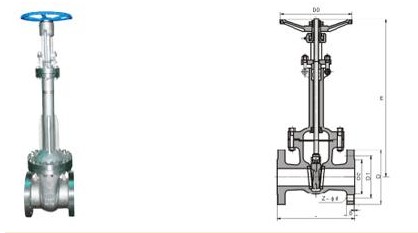

Strukturbild

Alle Texte, Daten und Bilder in diesem Artikel dienen nur als Referenz. Wenn Sie mehr Produktleistung, Strukturgröße, Preis und andere Details sehen möchten. Bitte kontaktieren Sie uns.

Hot-Tags: Kryo-Absperrschieber aus Edelstahl, China, kundenspezifisch, Qualität, langlebig, fortschrittlich, Hersteller, Lieferant, Fabrik, auf Lager
