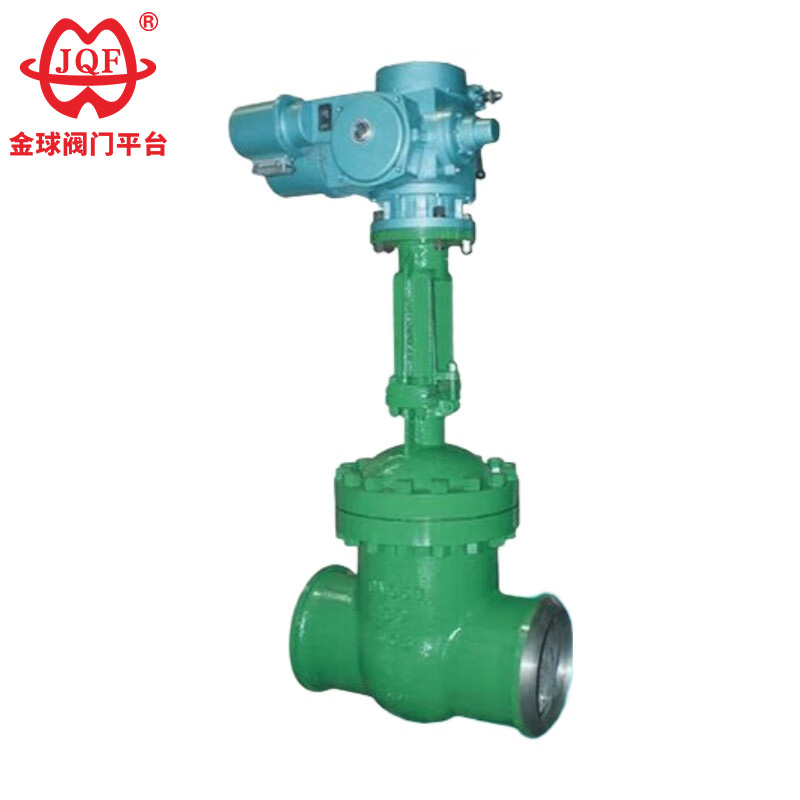

Elektrischer Absperrschieber

Die JQF-Ventilfabrik stellt nicht nur verschiedene Standardventile her, sondern entwirft und produziert auch Ventile nach Kundenanforderungen. Unser hochwertiger elektrischer Absperrschieber ist ein automatisiertes Ventilgerät, das einen elektrischen Stellantrieb mit einem Absperrschiebergehäuse verbindet, das durch ein geschweißtes Ende verbunden ist. Es ermöglicht die Fernsteuerung, das schnelle Öffnen und Schließen sowie die automatische Steuerung von Ventilen. Es eignet sich besonders für Arbeitsbedingungen mit hohem Druck, hoher Temperatur, hohem Risiko oder schwer zugänglichen Arbeitsbedingungen und ist ein Schlüsselgerät für die moderne industrielle Automatisierungssteuerung von Rohrleitungen.

Anfrage absenden

Produktbeschreibung

JQF Valve's high quality Electrical Gate Valve is widely used in petrochemical, thermal power plant, and other industries for connecting or shutting off medium pipelines, including those for petroleum products and steam. It is a high-quality, durable device.

Executive-Standard

Designspezifikationen: GB / T 12234
Strukturlänge: GB / T 12221
Anschlussflansch: JB / T 79.1
Prüfung und Inspektion: JB/T 9092
Druck – Temperatur: GB/T 9131
Produktidentifikation: GB/T 12220

Elektrische Absperrschieber eignen sich für Anwendungen, die ein vollständiges Öffnen oder vollständiges Schließen erfordern. Kurz gesagt, sie werden als Ein-/Ausschalter verwendet, typischerweise als Absperrventile in Rohrleitungen eingebaut und sind nicht für die Durchflussregelung geeignet. Bei vollständig geöffnetem Ventil ist der Durchgang völlig frei, sodass das Medium praktisch ohne Druckverlust direkt durchströmen kann. Daher eignen sie sich ideal für Systeme, bei denen ein geringer Druckverlust im Vordergrund steht und die einen ungehinderten Strömungsweg erfordern.

Merkmale

1. Kompakte Struktur, angemessenes Design, gute Ventilsteifigkeit, glatter Strömungsweg und niedriger Durchflusskoeffizient.
2. Die Dichtflächen bestehen aus Edelstahl und Hartlegierungsmaterialien und gewährleisten eine lange Lebensdauer.
3. Der elektrische Absperrschieber verwendet eine flexible Graphitpackung, die eine zuverlässige Abdichtung und einen einfachen, flexiblen Betrieb gewährleistet.
4. Der elektrische Absperrschieber kann manuell, pneumatisch, elektrisch oder per Getriebe angetrieben werden.
5. Es stehen drei Strukturoptionen zur Verfügung: Einzeltor mit flexiblem Keil, Einzeltor mit starrem Keil und Doppeltor.

Leistungsparameter

NenndruckPN(MPa)	Fall	Prüfdruck (MPa)		Versiegelt
NenndruckPN(MPa)	Fall	Versiegelt (flüssig)	Dichtung (Gas)	Versiegelt
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Geeignetes Medium und anwendbare Temperatur

Schalenmaterial	Geeignete Medien	Anwendbare Temperatur (℃)
Kohlenstoffstahl (Typ C)	Wasser, Dampf, Öl	≤425
Chrom-Nickel-Titan-Stahl (P-Typ)	Salpetersäuren	≤200
Chrom-Nickel-Molybdän-Titan-Stahl (R-Typ)	Essigsäure	≤200
Chrom-Molybdän-Stahl (Typ I)	Wasser, Dampf, Öl	≤550

Der Hauptteil des Materials

Karosserie, Motorhaube	Ventilplatte, Sitz	Ventilschaft	Schaftmutter	Füllstoff	Handrad
Kohlenstoffstahl	Hochwertiger Kohlenstoffstahl + Hartmetall oder Edelstahl	Chrom-Edelstahl	Aluminiumbronze	Graphit-Asbest-Packung	Temperguss
Chrom-Nickel-Titanstahl	Edelstahl, Edelstahl + Hartmetall	Chrom-Nickel-Titan-Edelstahl	Aluminiumbronze	Teflon	Temperguss
Chrom-Nickel-Molybdän-Titan-Stahl	Edelstahl, Edelstahl + Hartmetall	Chrom-Nickel-Titan-Edelstahl	Aluminiumbronze	Teflon	Temperguss
Chrom-Molybdän-Stahl	Legierter Stahl + Hartmetall	Chrom-Molybdän-Stahl	Aluminiumbronze	Flexibler Asbest	Temperguss

Die Hauptform und Anschlussmaße

Nenndurchmesser	Die Hauptmaße und Anschlussmaße
Nenndurchmesser	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

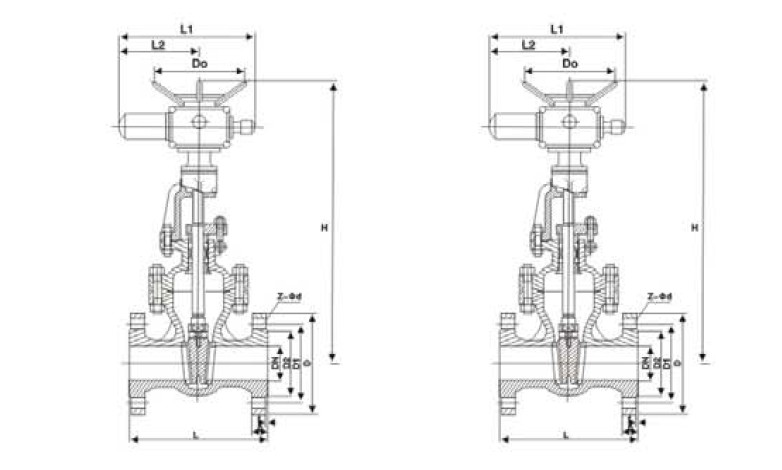

Strukturbild
