Die JQF-Ventilfabrik stellt hochwertige GB-Standard-Flanschschieber her, die häufig in Petrochemie-, Wärmekraft- und anderen Erdölprodukt- und Dampfleitungen als Öffnungs- und Schließvorrichtungen zum Verbinden oder Abschneiden von Rohrleitungsmedien eingesetzt werden. Durch die Auswahl verschiedener Materialien eignen sich maßgeschneiderte GB-Standard-Flanschschieber für verschiedene Medien wie Wasser, Dampf, Öl, Salpetersäure, Essigsäure, stark oxidierende Medien und Harnstoff und sind in den Ausführungen Hand-, Kegelrad- und Elektroantrieb erhältlich.
Prüfungen vor der Installation
Überprüfen Sie die Materialkompatibilität der GB-Standard-Flanschschieber mit flüssigen Medien, Temperatur und Druck. Untersuchen Sie die Flanschflächen auf Kratzer, stellen Sie sicher, dass das Dichtungsmaterial den Betriebsbedingungen entspricht, und stellen Sie sicher, dass die Schrauben/Muttern den Festigkeitsanforderungen entsprechen.
Installationsausrichtung
Richten Sie GB-Standard-Flanschschieber niemals mit Gewalt aus. Eine Fehlausrichtung führt zu Sitzverformungen, Undichtigkeiten oder strukturellen Spannungen. Rohrleitungen unabhängig voneinander in der Nähe des Ventils abstützen. Ziehen Sie die Schrauben schrittweise und sternförmig mit einem gleichmäßigen Drehmoment an. Nach 24–48 Stunden Systembetrieb erneut anziehen.
Betriebsdisziplin
Vollständiges Öffnen oder vollständiges Schließen der GB-Standard-Flanschschieber – teilweise geöffnete Positionen beschleunigen die Sitz-/Schiebererosion durch Hochgeschwindigkeitsströmung. Verwenden Sie nur Handräder; Vermeiden Sie Schraubenschlüssel/Hebel. Die Spindelschmierung (Fett der EP-Klasse) ist vierteljährlich obligatorisch.
Wartung testen
Testen Sie vor der Inbetriebnahme des Systems GB-Standard-Flanschschieber nach der Installation hydrostatisch bei 1,5× PN. Isolieren Sie die Ventile während des Tests von nachgeschalteten Geräten. Jährlich: Überprüfen Sie die Dichtheit der Stopfbuchse, die Korrosion der Spindel und die Unversehrtheit der Flanschverbindung. Ersetzen Sie verschlissene Packungsringe sofort, um diffuse Emissionen einzudämmen.
Lagerungshandhabung
Lagern Sie Ventile im Innenbereich, geschützt vor Feuchtigkeit. Lassen Sie die Endkappen bis zur Installation angebracht.
1. Hocheffizientes Design: GB-Standard-Absperrschieber mit Flansch zeichnen sich durch ein rational konfiguriertes Design aus, das den Raum effizient nutzt und eine hervorragende Stabilität des Ventilkörpers, einen minimierten Flüssigkeitswiderstand und einen optimierten Durchflusskoeffizienten erreicht.
2. Erhöhte Lebensdauer der Dichtung: Die Dichtungsschnittstelle besteht aus Edelstahl und einer Karbidbeschichtung, wodurch der Verschleiß minimiert und die Lebensdauer erheblich verlängert wird.
3. Zuverlässig und einfach zu bedienen: Die flexible Graphitpackung gewährleistet eine zuverlässige Dichtungsintegrität, was zu einem reibungslosen Betrieb und einem minimalen Betätigungsdrehmoment führt.
4. Vielseitige Betätigungsmethoden: GB-Standard-Flanschschieber sind mit verschiedenen Betätigungsmechanismen kompatibel, einschließlich manueller, pneumatischer, elektrischer und zahnradgetriebener Betätigung, um unterschiedlichen Anwendungsanforderungen gerecht zu werden.
5.Verschiedene Strukturen: Erhältlich in verschiedenen Strukturkonfigurationen, einschließlich flexiblem Keil-Einzeltor, starrem Keil-Einzeltor oder parallelem (Doppel-) Tor.
Designspezifikationen: GB / T 12234
Strukturlänge: GB / T 12221
Anschlussflansch: JB / T 79.1
Prüfung und Inspektion: JB/T 9092
Druck – Temperatur: GB/T 9131
Produktidentifikation: GB/T 12220
| NenndruckPN(MPa) | Fall | Prüfdruck (MPa) | Versiegelt | |
| Versiegelt (flüssig) | Dichtung (Gas) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Schalenmaterial | Geeignete Medien | Anwendbare Temperatur (℃) |
| Kohlenstoffstahl (Typ C) | Wasser, Dampf, Öl | ≤425 |
| Chrom-Nickel-Titan-Stahl (P-Typ) | Salpetersäuren | ≤200 |
| Chrom-Nickel-Molybdän-Titan-Stahl (R-Typ) | Essigsäure | ≤200 |
| Chrom-Molybdän-Stahl (Typ I) | Wasser, Dampf, Öl | ≤550 |
| Karosserie, Motorhaube | Ventilplatte, Sitz | Ventilschaft | Schaftmutter | Füllstoff | Handrad |
| Kohlenstoffstahl | Hochwertiger Kohlenstoffstahl + Hartmetall oder Edelstahl | Chrom-Edelstahl | Aluminiumbronze | Graphit-Asbest-Packung | Temperguss |
| Chrom-Nickel-Titanstahl | Edelstahl, Edelstahl + Hartmetall | Chrom-Nickel-Titan-Edelstahl | Aluminiumbronze | Teflon | Temperguss |
| Chrom-Nickel-Molybdän-Titan-Stahl | Edelstahl, Edelstahl + Hartmetall | Chrom-Nickel-Titan-Edelstahl | Aluminiumbronze | Teflon | Temperguss |
| Chrom-Molybdän-Stahl | Legierter Stahl + Hartmetall | Chrom-Molybdän-Stahl | Aluminiumbronze | Flexibler Asbest | Temperguss |

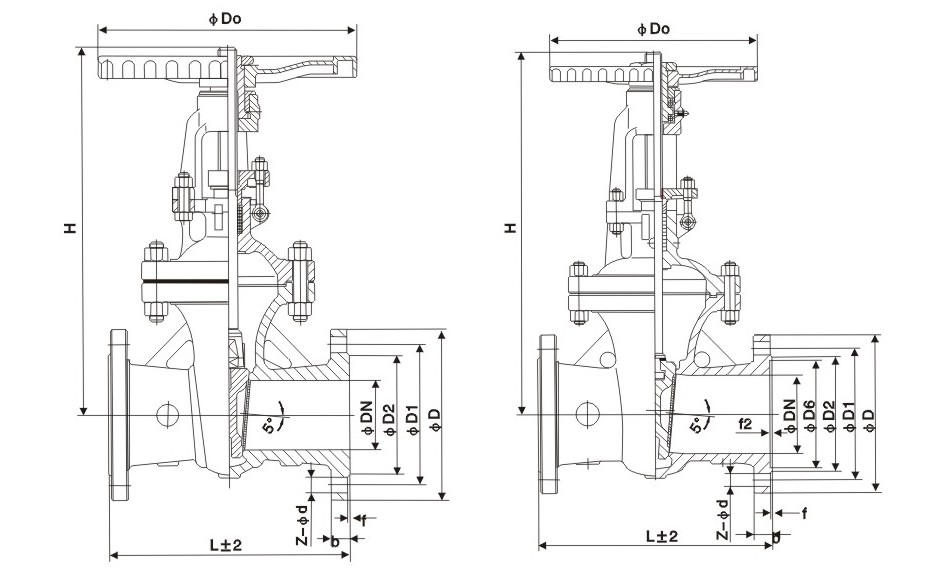

| Nenndurchmesser | Die Hauptmaße und Anschlussmaße | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
