GB-Standard-Absperrventil

Die hochwertigen und kundenspezifischen Standard-Absperrventile J41H, J41Y und J41W Typ GB werden von JQF Valve hergestellt, einem professionellen Ventilhersteller in China. Ihre Öffnungs- und Schließteile sind zylindrische Ventilscheiben und die Dichtfläche ist entweder flach oder konisch. Die Ventilscheiben bewegen sich linear entlang der Mittellinie der Flüssigkeit. GB-Standard-Absperrventile eignen sich nur für vollständig geöffnete oder vollständig geschlossene Anwendungen und werden im Allgemeinen nicht zur Durchflussregulierung verwendet. Die Durchflussregulierung und -drosselung kann jedoch je nach Kundenwunsch durchgeführt werden.

Anfrage absenden

Produktbeschreibung

Foshan Jinqiu Valve Co., Ltd. is a manufacturing factory integrating valve R&D, manufacturing, sales, and service. Our durable GB standard globe valves are specifically designed for oxygen pipelines, ensuring safe, stable, and efficient operation. Made from high-quality materials and undergoing rigorous degreasing and cleaning processes, these valves effectively prevent combustion risks and guarantee reliable sealing performance.

Das auf Lager befindliche GB-Standard-Absperrventil ist für die Druckbereiche PN1,6–PN16 und die Größen DN15–DN400 geeignet und wird immer in der Metallurgie-, Chemie-, medizinischen Gas- und Energieindustrie eingesetzt.

Strukturelle Merkmale

Wir entwickeln kontinuierlich Innovationen und streben nach Exzellenz und halten mit der Zeit mit unseren hochwertigen Absperrventilen nach GB-Standard und unserem hervorragenden Kundenservice! Wir führen aktiv fortschrittliche Ausrüstung, Unternehmensmanagement und technisches Servicepersonal ein und streben danach, eine hochwertige nationale und internationale Ventilmarke aufzubauen. Wir heißen neue und alte Kunden herzlich willkommen, unsere Einrichtungen zu besuchen und zu besichtigen, zum gegenseitigen Nutzen zusammenzuarbeiten und gemeinsam eine bessere Zukunft zu schaffen!

Executive-Standard

Designspezifikationen: GB / T 12235
Strukturlänge: GB / T 12221
Flanschanschluss: JB / T 79
Prüfung und Inspektion: JB/T 9002
Produktidentifikation: GB/T 12220
Lieferspezifikationen: JB/T 7928

Merkmale

1. Stromlinienförmige und optimierte Struktur: Ein vereinfachtes Design verbessert die Effizienz der Komponentenherstellung und Gerätewartung um 30 %. 2. Sofortige Öffnungs- und Schließsteuerung: Das Design der Mikrohubstruktur ermöglicht eine Öffnungs- und Schließreaktionsgeschwindigkeit von 0,8 Sekunden pro Zyklus. 3. Langlebiges Dichtungssystem: Die selbstschmierende Dichtungsoberflächentechnologie erreicht einen extrem niedrigen Reibungskoeffizienten; Die Verbundversiegelungsschicht hat eine Anti-Aging-Lebensdauer von mehr als 50.000 Öffnungs- und Schließzyklen.

Leistungsparameter

Modell		J41H-16C~160C	J41Y-16C~160C	J41W-16P~160P
Arbeitsdruck (MPa)		1,6 ~ 16,0
richtige Temperatur (℃)		≤425		≤150
Geeignete Medien		Wasser, Dampf, Öl		Schwach korrosives Medium
Material	Karosserie, Motorhaube	Kohlenstoffstahl		Chrom-Nickel-Titan-Edelstahl
	Ventilschaft	Chrom-Edelstahl		Chrom-Nickel-Titan-Edelstahl
	Dichtfläche	Auftragschweißen von Eisenlegierungen	Aufpanzerlegierung	Körpermaterial
	Füllstoff	Asbestgraphit, flexibler Graphit, PTFE

Die Hauptform und Verbindungsgröße

Nenndurchmesser	Die Hauptmaße und Anschlussmaße
Nenndurchmesser	L	D	D1	D2	b	Z-d	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

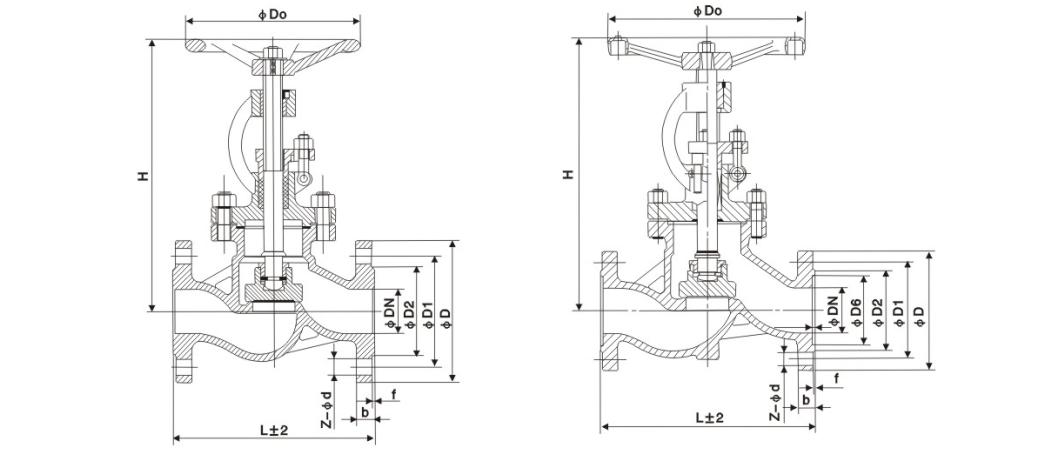

Strukturbild
