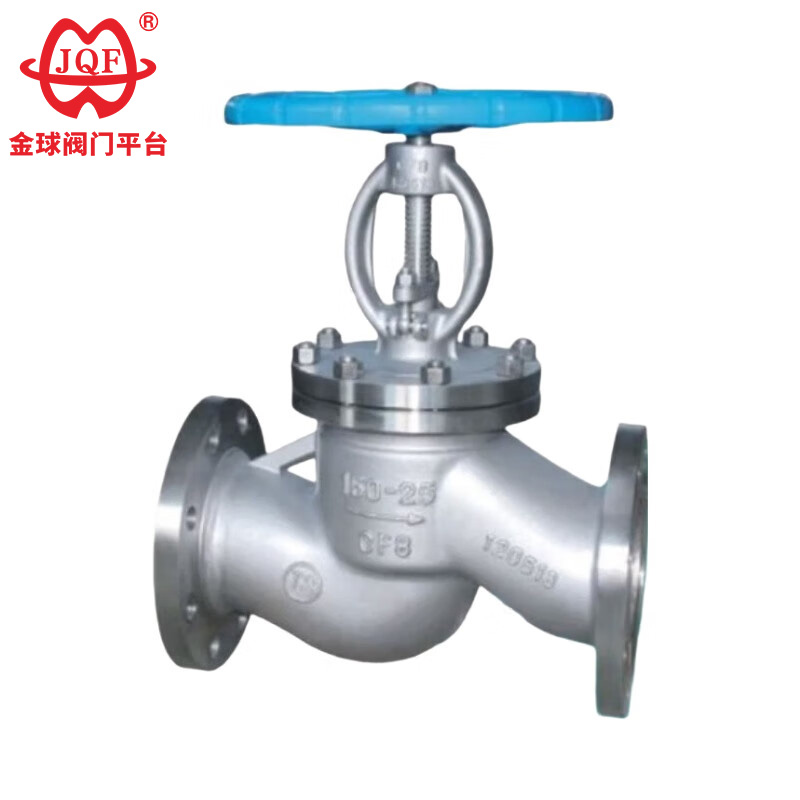

Absperrventil aus Edelstahl mit Flansch

Die hochwertigen Flanschventile J41H, J41Y und J41W aus Edelstahl, hergestellt von der JQF-Ventilfabrik, sind die Öffnungs- und Schließkomponenten zylindrischer Ventile. Die Dichtfläche ist flach oder konisch und das Ventil bewegt sich linear entlang der Mittellinie der Flüssigkeit. GB-Absperrschieber sind nur für vollständig geöffnete und vollständig geschlossene Anwendungen geeignet und werden im Allgemeinen nicht zur Durchflussregulierung verwendet. Anpassungen zur Regulierung und Drosselung sind auf Anfrage möglich.

Anfrage absenden

Produktbeschreibung

JQF Valve ist eine Vollprozessfabrik zur Herstellung von Ventilen, die wissenschaftliche Forschung, Design, Produktion, Vertrieb und Kundendienst integriert. Unser hochwertiges Edelstahl-Absperrventil mit Flansch ist ein Sicherheitsventil, das speziell für die Absperrkontrolle von Medien wie Ammoniak und Erdgas entwickelt wurde. Es zeichnet sich durch stabile Dichtleistung, starke Korrosionsbeständigkeit und einfache Bedienung aus. Es besteht aus korrosionsbeständigen Materialien wie Edelstahl und eignet sich für die chemische Industrie. Es löst die Probleme der schlechten Korrosionsbeständigkeit und der leichten Undichtigkeit gewöhnlicher Ventile. Es kann auch zur Regulierung des Durchflusses verwendet werden. Wir organisieren unser Produktions- und Betriebsmanagement gemäß den Qualitätssystemstandards GB/T19001-2000-ISO9001:2000 und orientieren uns dabei am Prinzip der „Herstellung qualitativ hochwertiger Produkte“. Wir führen kontinuierlich international fortschrittliche Produktionslinien und Geräte ein und entwickeln kontinuierlich neue Produkte, um den Kundenbedürfnissen gerecht zu werden. Mit Blick auf die Zukunft bieten wir Ihnen umfassende Dienstleistungen über das Internet und interaktive Kommunikation.

1. Eine strenge Materialauswahl gewährleistet Qualität.
2. Das Flanschventil aus Edelstahl ist verschleißfest, korrosionsbeständig, hochdruckbeständig und hochtemperaturbeständig und hat eine lange Lebensdauer.
3. Es ist flexibel zu installieren, leicht zu demontieren und verfügt über eine praktische Handraddrehung.
4. Das Absperrventil mit Edelstahlflansch ist wasser- und staubdicht, hat eine angemessene Struktur, ein perfektes Design und eine hervorragende Dichtleistung.
5. Das Flanschventil aus Edelstahl wird hauptsächlich zur Steuerung von Ammoniak, Brenngas und gasförmigen Medien wie Stickstoff und Wasserstoff verwendet.

Implementierungsstandards

Designspezifikationen: GB / T 12235
Strukturlänge: GB / T 12221
Flanschanschluss: JB / T 79
Prüfung und Inspektion: JB/T 9002
Produktidentifikation: GB/T 12220
Lieferspezifikationen: JB/T 7928

Leistungsparameter

Modell		J41H-16C~160C	J41Y-16C~160C	J41W-16P~160P
Arbeitsdruck (MPa)		1,6 ~ 16,0
richtige Temperatur (℃)		≤425		≤150
Geeignete Medien		Wasser, Dampf, Öl		Schwach korrosives Medium
Material	Karosserie, Motorhaube	Kohlenstoffstahl		Chrom-Nickel-Titan-Edelstahl
	Ventilschaft	Chrom-Edelstahl		Chrom-Nickel-Titan-Edelstahl
	Dichtfläche	Auftragschweißen von Eisenlegierungen	Aufpanzerlegierung	Körpermaterial
	Füllstoff	Asbestgraphit, flexibler Graphit, PTFE

Die Hauptform und Anschlussmaße

Nenndurchmesser	Die Hauptmaße und Anschlussmaße
Nenndurchmesser	L	D	D1	D2	b	Z-d	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

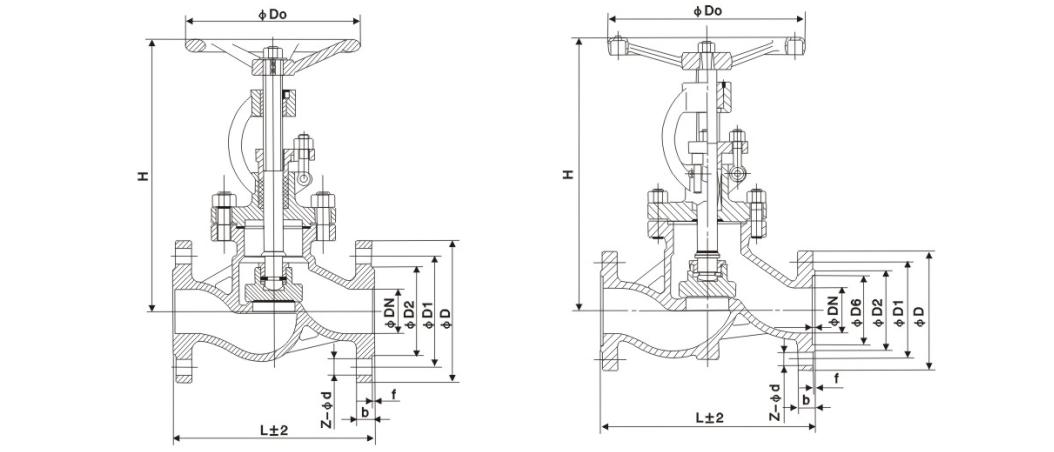

Strukturbild
