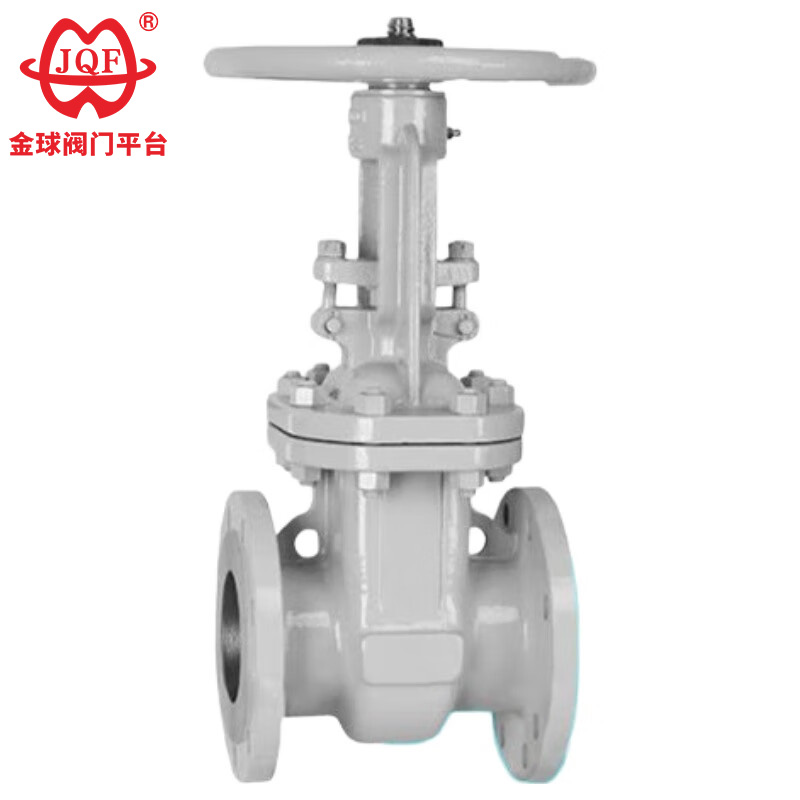

Russischer Standard-Absperrschieber

JQF Valve ist ein großer Ventilhersteller in China, der wissenschaftliche Forschung, Entwicklung, Design, Produktion, Vertrieb und Service integriert. Dieser hochwertige Absperrschieber nach russischem Standard mit nicht steigender Spindel besteht aus Sphäroguss und ist mit einem elastischen Gummidichtring ausgestattet, um eine zuverlässige Abdichtung und Haltbarkeit zu gewährleisten. Seine kompakte Struktur sorgt für hohe Steifigkeit und Zuverlässigkeit, während das elastische Tordesign eine Verformung bei anormalen Belastungen oder Temperaturen verhindert. Das Ventil ist für eine einfache Bedienung in größeren Größen mit Wälzlagern ausgestattet und unterstützt kundenspezifische Materialien und Sitzoptionen, um verschiedenen Betriebsbedingungen gerecht zu werden.

Anfrage absenden

Produktbeschreibung

The durable Russian Standard Gate Valve manufactured by JQF Valve is widely used in the inlet and outlet channels or media shut-off devices of oil and steam pipelines in petrochemical, thermal power and other industries. It has passed CE certification, is of high quality and durable, and ensures compliance with EU safety standards, guaranteeing market access compliance.

1. Raumoptimierte Fluiddynamik-Architektur: Das strukturell optimierte Chassisdesign verleiht dem Ventilkörper eine außergewöhnliche Steifigkeit und eine ungehinderte Strömungsgeometrie, wodurch der Druckabfall minimiert wird.
2. Fortschrittliche Verbunddichtfläche: Der russische Standardschieber nutzt proprietäre metallurgische Technologie, um korrosionsbeständige Legierungen mit einer Wolframkarbidmatrix zu kombinieren und so eine außergewöhnlich lange Lebensdauer zu erreichen, die weit über den Industriestandards liegt.
3. Reibungsfreies Spindelbetriebssystem: Anisotrope Graphitpackungsringe sorgen für eine leckagefreie Spindelabdichtung und sorgen gleichzeitig für eine klare Betätigung mit geringem Drehmoment für eine einfache und mühelose Bedienung.
4. Multimodus-Betätigungsintegration: Der russische Standardschieber bietet umfassende Betätigungskompatibilität, einschließlich manueller Handräder, pneumatischer Antriebe, Elektromotoren und Planetengetriebe, und ermöglicht so einen universellen Einsatz.
5.Konfigurierbare Ventilscheiben-Topologie-Plattform: Drei verschiedene Dichtungskonfigurationen: druckadaptiver flexibler Einzelschieber, starrer Einzelschieber für hohe Belastungen und bidirektionaler Dual-Parallel-Schieber.

Implementierungsstandards

Designspezifikationen: GB / T 12234
Strukturlänge: GB / T 12221
Anschlussflansch: r0CT12815-08-I
Prüfung und Inspektion: JB/T 9092
Druck – Temperatur: GB/T 9131
Produktidentifikation: GB/T 12220

Leistungsparameter

NenndruckPN(MPa)	Fall	Prüfdruck (MPa)		Versiegelt
NenndruckPN(MPa)	Fall	Versiegelt (flüssig)	Dichtung (Gas)	Versiegelt
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Geeignetes Medium und anwendbare Temperatur

Schalenmaterial	Geeignete Medien	Anwendbare Temperatur (℃)
Kohlenstoffstahl (Typ C)	Wasser, Dampf, Öl	≤425
Chrom-Nickel-Titan-Stahl (P-Typ)	Salpetersäuren	≤200
Chrom-Nickel-Molybdän-Titan-Stahl (R-Typ)	Essigsäure	≤200
Chrom-Molybdän-Stahl (Typ I)	Wasser, Dampf, Öl	≤550

Der Hauptteil des Materials

Karosserie, Motorhaube	Ventilplatte, Sitz	Ventilschaft	Schaftmutter	Füllstoff	Handrad
Kohlenstoffstahl	Hochwertiger Kohlenstoffstahl + Hartmetall oder Edelstahl	Chrom-Edelstahl	Aluminiumbronze	Graphit-Asbest-Packung	Temperguss
Chrom-Nickel-Titanstahl	Edelstahl, Edelstahl + Hartmetall	Chrom-Nickel-Titan-Edelstahl	Aluminiumbronze	Teflon	Temperguss
Chrom-Nickel-Molybdän-Titan-Stahl	Edelstahl, Edelstahl + Hartmetall	Chrom-Nickel-Titan-Edelstahl	Aluminiumbronze	Teflon	Temperguss
Chrom-Molybdän-Stahl	Legierter Stahl + Hartmetall	Chrom-Molybdän-Stahl	Aluminiumbronze	Flexibler Asbest	Temperguss

Die Hauptform und Anschlussmaße

Nenndurchmesser	Die Hauptmaße und Anschlussmaße
Nenndurchmesser	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

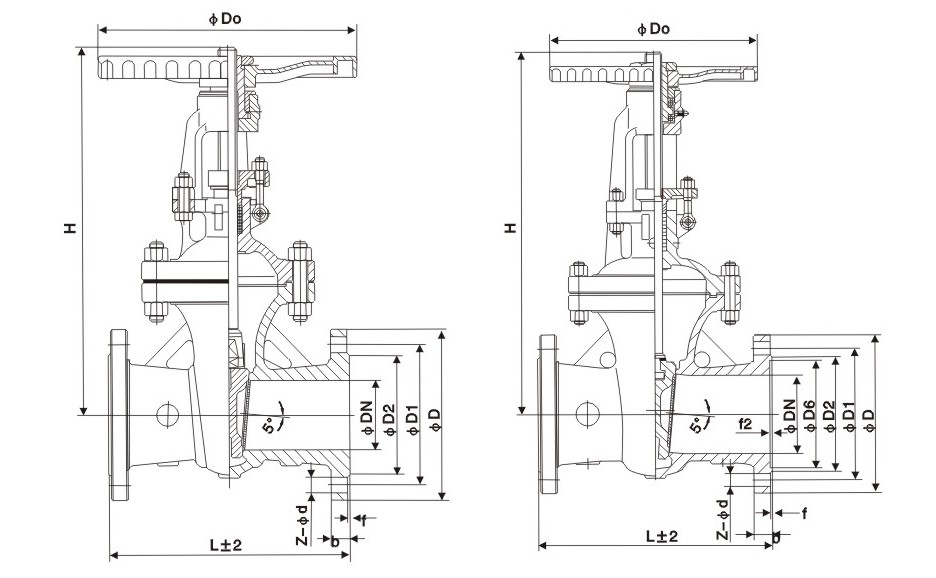

Strukturbild
