Pneumatisches Absaugventil

Jinqiu Valve produziert und vertreibt hauptsächlich Kugelhähne, Absperrklappen, Absperrschieber, Rückschlagventile, Flansche und andere Produkte. Unsere hochwertigen und maßgeschneiderten pneumatischen Absaugventile werden gemäß den GB-, ANSI-, JIS- und DIN-Standards hergestellt und ihre Hauptvorteile liegen in ihrer zuverlässigen Abdichtung und effektiven Wasserschlagunterdrückung. Unsere Produkte bieten einen guten Preisvorteil und decken die meisten Teile Chinas sowie Europa, Südostasien und die Märkte des Nahen Ostens ab. Wir freuen uns darauf, Ihr langfristiger Partner in China zu werden.

Anfrage absenden

Produktbeschreibung

This high quality extractor pneumatic check valve from Jinqiu Valve factory features a wear-resistant hard alloy overlay, ensuring stable and reliable sealing. Simultaneously, a counterweight and cylinder structure provide balancing force during forward flow, aiding in valve opening and smooth operation, while enabling rapid closure during reverse flow, effectively preventing water hammer.

1. Mehrere Endverbindungen, VCR/Klemmverschraubung/weibliche/männliche Verbindungsmethoden sind optional.
2. Vollverschweißte Konstruktion, keine Innengewinde.
3. Der FKM-Dichtungsring gewährleistet die Möglichkeit eines abgedichteten Schaltens.
4. Vorwärtsfluss kann erzeugt werden, wenn der Vordruck weniger als 0,14 bar (2 PSIG) beträgt.
5. Es kann geschlossen werden, wenn der Gegendruck weniger als 0,4 bar (2 PSIG) beträgt.
6. Die standardmäßige durchschnittliche Innenoberflächenrauheit beträgt Ra20 uin. (0,5 um), Elektropolieren auf eine Rauheit von Ra10 uin. (0,25 um) ist optional.

Notiz

Das pneumatische Rückschlagventil des Absaugers dient nur zur Steuerung der Durchflussrichtung und sollte niemals als Sicherheitsauslösevorrichtung verwendet werden.
Wenn das pneumatische Rückschlagventil des Absaugers eine Zeit lang nicht geöffnet wurde, kann sein anfänglicher Öffnungsdruck höher sein als der eingestellte Öffnungsdruck.
H64Y Typ 1500 (Lb) ~ 2500 (Lb) Hochtemperatur-Stumpfschweiß-Rückschlagventil für Klasse 1500 ~ 2500 Lb, Betriebstemperatur -29 ~ 570 ℃, Erdöl-, Chemie-, Wärmekraftwerke und andere Bedingungen der Pipeline.

H64Y-1500Lb Hauptform und Anschlussabmessungen

Nenndurchmesser PNS(in)	Abmessungen und Anschlussmaße			Gewicht
Nenndurchmesser PNS(in)	d	L	H	Gewicht
2	50	330	240	40
3	60	368	305	60
4	80	457	315	95
5	96	533	409	170
6	118	610	465	186
8	147	762	528	415
10	180	914	613	658
12	222	1041	680	1200
14	254	1118	745	1638

H64Y-2500Lb Hauptform und Anschlussabmessungen

NenndurchmesserPNS(in)	Abmessungen und Anschlussmaße			Gewicht
NenndurchmesserPNS(in)	d	L	H	Gewicht
3	54	368	297	44
4	70	457	385	110
5	86	533	410	130
6	104	610	455	192
8	130	762	557	466
10	162	914	615	730
12	210	1041	715	1120
14	234	1118	790	1495
16	264	1245	815	1950
18	304	1397	815	2400

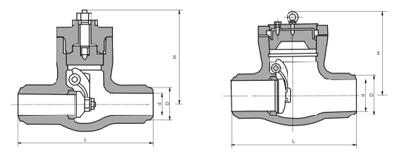

Strukturbild
