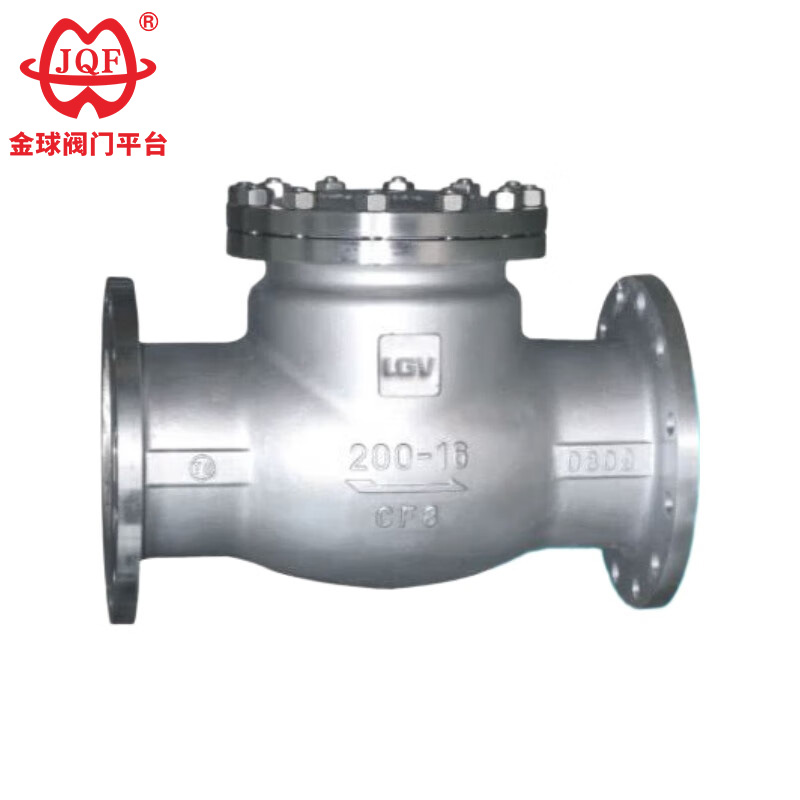

Das langlebige Rückschlagventil aus Gussstahl der Jinqiu Valve-Fabrik ist auf beiden Seiten symmetrisch und ermöglicht einen bidirektionalen Medienfluss. Die Installation ist unkompliziert, sodass die Ausrichtung der Rohrleitung nicht berücksichtigt werden muss, und die Bedienung ist flexibel und bequem. Unsere Fabrik hält sich zunächst an die Grundsätze der Integrität und Qualität. Wir freuen uns über Ihre Anfragen und hoffen auf eine langfristige Zusammenarbeit mit Ihnen. Wir verfügen über Vorteile in der Fertigung, während Sie Vorteile im Vertrieb haben. Wir glauben, dass wir durch Zusammenarbeit eine Win-Win-Situation erreichen können und hoffen, gemeinsam zu wachsen!
1. Geringer Flüssigkeitswiderstand: Das innere Medium des Rückschlagventils aus Stahlguss fließt in einer geraden Linie mit minimalem Widerstand, was einen reibungslosen Flüssigkeitstransport, Energieeffizienz und Praktikabilität ermöglicht.
2. Leicht zu öffnen und zu schließen: Der Schieber des Rückschlagventils aus Gussstahl bewegt sich vertikal mit der Flüssigkeit und erfordert nur minimalen Kraftaufwand zum Öffnen und Schließen, was die Bedienung vereinfacht und Arbeitskosten spart.
3. Uneingeschränkte Richtung des Mediumflusses: Das Rückschlagventil aus Stahlguss ist auf beiden Seiten symmetrisch und ermöglicht so einen bidirektionalen Mediumfluss. Bei der Installation ist keine Berücksichtigung der Fließrichtung der Rohrleitung erforderlich, was den Betrieb flexibel und bequem macht.
4. Hervorragende Dichtungsleistung: Bei vollständiger Öffnung ist der Verschleiß minimal; Im geschlossenen Zustand kann der Druck eine Dichtung erzwingen und so ein Austreten des Mediums wirksam verhindern.
| Modell | H44H-16C~2=-0 | H44W-16P~250 | |
| Arbeitsdruck (MPa) | 1,6~25 | ||
| richtige Temperatur (℃) | ≤425 | ≤550 | |
| Geeignete Medien | Wasser, Dampf, Öl | Schwach korrosives Medium | |
| Material | Karosserie, Motorhaube, Scheibe | Kohlenstoffstahl | Chrom-Nickel-Titan-Edelstahl |
| Dichtfläche | Kohlenstoffstahl-Beschichtungslegierungen auf Eisenbasis | Körper versiegelt | |

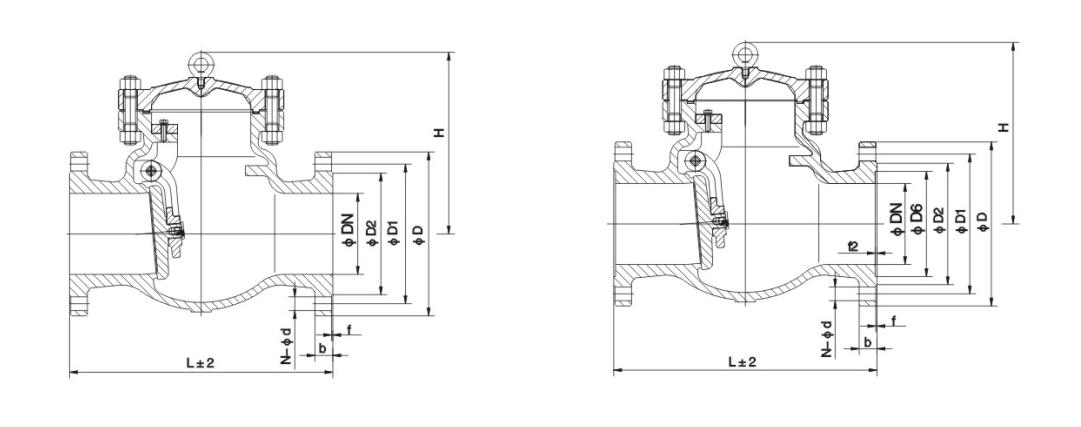

| NenndurchmesserDN | Die Hauptmaße und Anschlussmaße | ||||||
| L | D | D1 | D2 | b | Z-d | H | |
| H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |
| H44H-25 H44W-25 H44W-25P H44W-25R H44W-25I | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 160 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 185 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 220 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 248 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 276 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-25 | 350 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 410 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 430 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 518 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-34 | 560 |
