Flachschieber

1.Vollbohrungsdesign für minimalen Strömungswiderstand
2.Bürstenunterstützte Rohrleitungsreinigung,
3.Schwimmender Sitz für bidirektionale Abdichtung
4.Geringes Öffnungs- und Schließmoment
5. Einfache Bedienung sowie Druckentlastungs- und Fetteinspritzmechanismen sorgen für hohe Sicherheit
6. Leistung ohne Leckage.

Produktnutzung

JQF Valve stellt Flachschieberventile her, eine Art Schiebeventil. Das Schließelement kann ein Einzeltor oder ein Doppeltor mit dazwischen liegendem Spreizmechanismus sein. Der Druck des Schiebers gegen den Ventilsitz wird durch den Druck des Mediums gesteuert, das auf den schwimmenden Schieber oder den schwimmenden Ventilsitz wirkt. Bei einem Doppelschieberventil ergänzt der Expansionsmechanismus zwischen den beiden Schiebern diesen Druck.

Produktkategorien

Strukturelle Merkmale

1. Schwimmende bidirektionale Abdichtung
Der maßgeschneiderte Flachschiebersitz ermöglicht bidirektionales Öffnen und Schließen und sorgt so für zuverlässige Abdichtung und flexiblen Betrieb.
2. Hartes, korrosionsbeständiges Führungsmaterial
Zur präzisen Positionierung ist das Tor mit Führungsleisten ausgestattet und die Dichtfläche ist mit einer Erosionsschutzschicht aus Wolframcarbid besprüht.
3. Design ohne Strömungswiderstand
Hohe Druckfestigkeit des Flachschiebergehäuses; Bei vollständiger Öffnung nähert sich der geradlinige Strömungskanal einem Rohr mit gleichem Durchmesser an (Strömungswiderstand ≤ 0,03).
Die mehrstufige Abdichtung mit Verbundpackung am Ventilschaft reduziert den Reibungskoeffizienten um 40 %.
4. Zweistufiger Dichtungsmechanismus
Beim Schließen im Uhrzeigersinn:
Der Mediumdruck drückt auf den Einlassventilsitz, um eine Primärdichtung zu bilden.
Der Schieber drückt gegen den Auslassventilsitz und bildet so eine doppelte Dichtung.
5. Revolutionäre Online-Wartung
Die Doppeldichtungsstruktur ermöglicht den Austausch gefährdeter Teile ohne Produktionsunterbrechung; Diese Technologie führt ähnliche Produkte im In- und Ausland an.
6. Progressive Öffnungs- und Schließsteuerung
Beim Öffnen gegen den Uhrzeigersinn hebt sich das Tor und das Führungsloch überlappt allmählich mit dem Kanal, sodass in der Endposition eine 100 % vollständige Öffnung erreicht wird.

Designstandards

Entwurf und Herstellung von Standards: JB / T 5298
Strukturlängenstandard: JB / T 5298
Anschlussflanschstandard: GB / T 9113
Drucktemperaturklasse: GB/T 12224-2005
Prüfnormen: GB/T 13927-2008, JB/T 5298

Leistungsparameter

Die Hauptform und Anschlussmaße

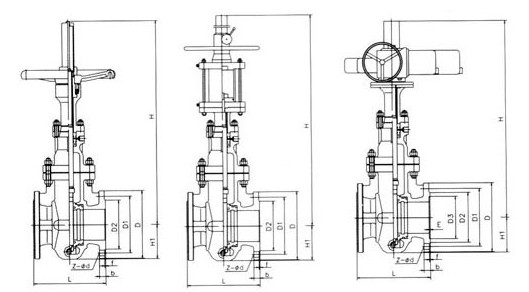

Strukturbild
