Elektrischer Flachschieber

Foshan Jinquan Valve Co., Ltd. is a leading industrial valve manufacturer. Our core products include ball valves, butterfly valves, gate valves, globe valves, and check valves, as well as a wide range of valves suitable for various applications. Our electrical flat gate valves are driven by electric actuators, achieving fluid flow by raising and lowering a gate. Due to their structural advantages and technical parameters, they are widely used in fluid shut-off and control scenarios in industrial piping systems. Wherever you are located or what your customization needs may be, our years of experience will support you. If you are interested in our products, please feel free to contact us!

1. Klassifizierung nach Betätigungsmethode: Manueller Parallelschieber, pneumatischer Parallelschieber, elektrischer Parallelschieber
2. Klassifizierung nach Anwendungsszenarien: Parallelschieber mit Öffnung, Parallelschieber ohne Öffnung, Parallelschieber für Ölfelder, Parallelschieber für den Pipelinetransport, Parallelschieber für Gassysteme

Strukturelle Merkmale

1. Schwimmende bidirektionale Dichtung
Der schwimmende Sitz des elektrischen Flachschiebers ermöglicht ein bidirektionales Öffnen und Schließen und sorgt so für zuverlässige Abdichtung und flexiblen Betrieb.
2. Hartes, korrosionsbeständiges Führungsmaterial
Zur präzisen Positionierung ist das Tor mit Führungsleisten ausgestattet und die Dichtfläche ist mit einer Korrosionsschutzschicht aus Wolframcarbid beschichtet.
3. Design ohne Strömungswiderstand
Der Ventilkörper des elektrischen Flachschieberventils weist eine hohe Druckfestigkeit auf; Bei vollständiger Öffnung entspricht der geradlinige Strömungsweg in etwa dem eines Rohrs mit demselben Durchmesser (Strömungswiderstand ≤0,03).
Der Ventilschaft verfügt über eine mehrstufige Dichtung mit Verbundpackung, wodurch der Reibungskoeffizient um 40 % reduziert wird.
4. Zweistufiger Dichtungsmechanismus
Beim Schließen im Uhrzeigersinn:
Der Mediumdruck drückt auf den Einlassventilsitz, um eine Primärdichtung zu bilden.
Der Schieber drückt gegen den Auslassventilsitz und bildet so eine doppelte Dichtung.
5. Revolutionäre Online-Wartung
Die Doppeldichtungsstruktur ermöglicht den Austausch von Verschleißteilen ohne Produktionsunterbrechung; Diese Technologie ist sowohl im Inland als auch international führend unter ähnlichen Produkten.
6. Progressive Öffnungs- und Schließsteuerung
Beim Öffnen gegen den Uhrzeigersinn hebt sich das Tor und das Führungsloch überlappt allmählich mit dem Kanal, sodass in der äußersten Position eine vollständige Öffnung von 100 % erreicht wird.

Designstandards

Leistungsparameter

Die Hauptform und Anschlussmaße

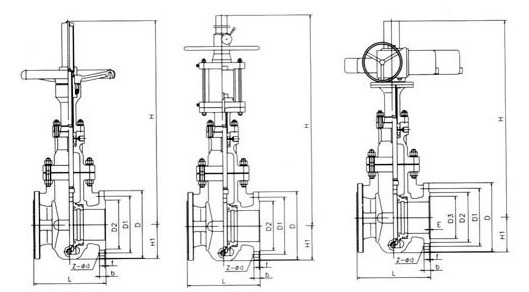

Strukturbild
