Messerschieber

1. Intelligente Multimodus-Steuerung: Der Plattenschieber verfügt sowohl über lokale als auch über Fernsteuerungsmodi und kann bei Bedarf um eine Fernstandortanzeige und ein zentrales Cluster-Steuerungssystem erweitert werden.
2. Leichtes und innovatives Design: Der Ventilkörper besteht aus Kohlenstoffstahl, wodurch das Gewicht im Vergleich zu herkömmlichen Absperrschiebern um etwa 20–30 % reduziert wird, was den Installations- und Wartungsaufwand erheblich reduziert.
3. Optimierte Systemeffizienz: Verbessert effektiv die Öffnungs- und Schließdichtheit und die Dichtungszuverlässigkeit von Rohrleitungssystemen, maximiert die Unterdrückung von Leckagerisiken und trägt zur koordinierten Entwicklung der Produktionsenergieeffizienz und des Umweltschutzes bei.
4. Durchbruch in der Keramikdichtungstechnologie: Die Dichtfläche des Plattenschiebers besteht aus hochverschleißfesten und korrosionsbeständigen Keramikmaterialien, kombiniert mit einem Einbettungsverfahren, das über eine hervorragende Korrosionsbeständigkeit und hervorragende Verschleißfestigkeit verfügt und die Lebensdauer des Ventils erheblich verlängert. Die Gesamtkosteneffizienz ist mehr als zehnmal höher als bei herkömmlichen Ventilen.

Merkmale

1. Geringer Flüssigkeitswiderstand. Der Widerstandskoeffizient eines Plattenschiebers entspricht dem eines Rohrabschnitts gleicher Länge.
2. Dieses Ventil ist einfach aufgebaut, klein und leicht.
3. Dichte und zuverlässige Abdichtung. Derzeit wird Kunststoff häufig als Dichtungsoberflächenmaterial für Kugelhähne verwendet, da es eine gute Dichtungsleistung bietet und in Vakuumsystemen weit verbreitet ist.
4. Plattenschieber sind einfach zu bedienen und öffnen/schließen schnell. Sie erfordern lediglich eine 90°-Drehung von vollständig geöffnet zu vollständig geschlossen, was die Fernsteuerung erleichtert.
5. Lange Lebensdauer: Eine sinnvolle Materialauswahl und Strukturkonstruktion gewährleisten einen jahrzehntelangen stabilen Betrieb unter Wasserbedingungen.
6. Hohe Kosteneffizienz: Ausgereifte Technologie, Großserienproduktion und niedrige Beschaffungs- und Wartungskosten.

Installations- und Gebrauchsanweisungen

Verwendung und Wartung

1. Verbot der Aufhängung und Kollisionsverhinderung: Hebevorgänge mit Handrädern, Griffen und Übertragungsmechanismen sind strengstens verboten. Vermeiden Sie jegliche äußere Einwirkung.
2. Spezifikationen für die vertikale Installation: Doppelschieber müssen vertikal installiert werden (Ventilschaft vertikal, Handrad oben).
3. Betriebssequenz des Bypass-Ventils: Beim Öffnen eines Absperrschiebers mit Bypass-Ventil muss zuerst die Bypass-Vorrichtung aktiviert werden (um die Druckdifferenz zwischen Einlass und Auslass auszugleichen und den Öffnungswiderstand zu verringern).
4. Anforderungen an die Installation des Stellantriebs: Die Installation von Absperrschiebern mit Übertragungsmechanismen muss strikt den technischen Spezifikationen im Produkthandbuch entsprechen.
5. Regelmäßiges Schmiersystem: Häufig verwendete Plattenschieber sollten mindestens einmal im Monat geschmiert werden.

Die Hauptform und Anschlussmaße

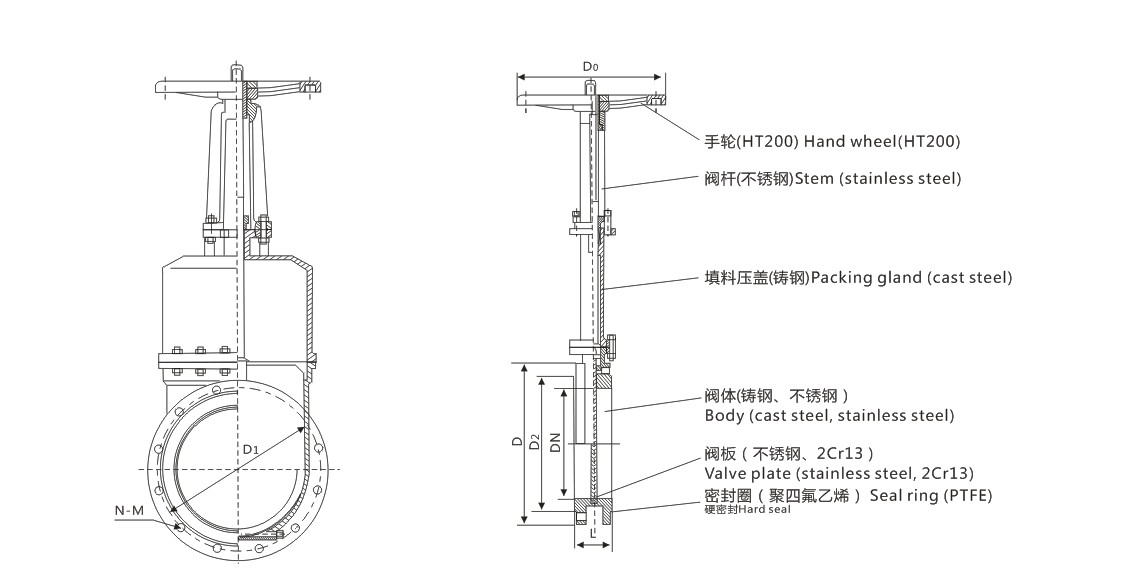

Strukturbild
