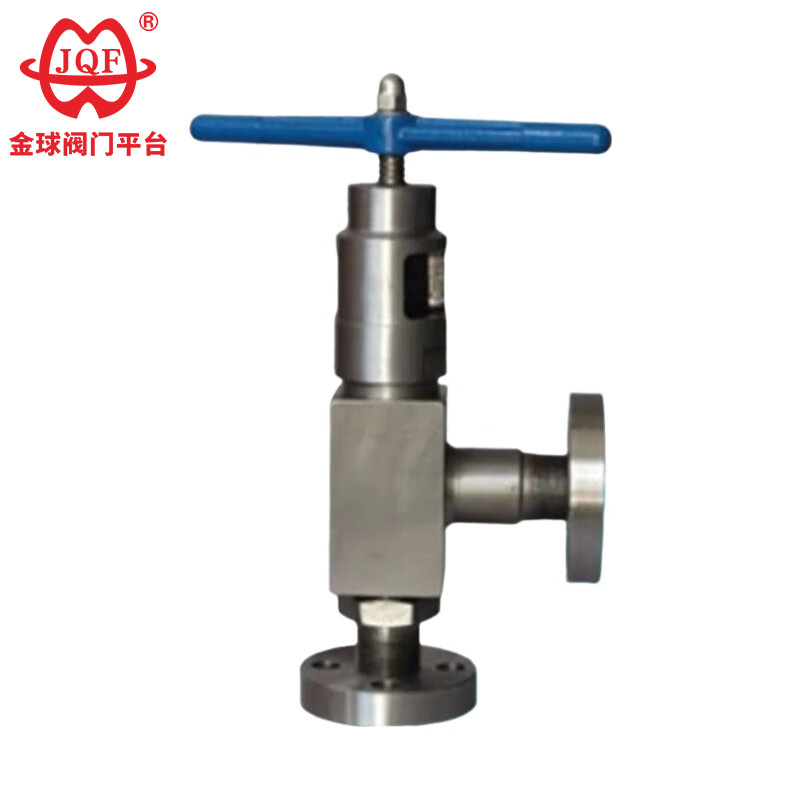

Hochdruck-Eckventil

JQF Valve ist eine Ventilfabrik und ein Hersteller in China, die sich mit der Wartung und dem Handel von Kugelhähnen, Absperrschiebern, Absperrventilen, Rückschlagventilen usw. aus Edelstahl und Kohlenstoffstahl beschäftigt. Dieses langlebige Hochdruck-Absperrventil vom Winkeltyp nutzt modernste globale Ventiltechnologie und ist ideal für den Einsatz in Systemen zur Herstellung von synthetischem Ammoniak und in Kühlsystemen für Düngemittelanlagen geeignet. Es ist langlebig und leicht zu pflegen. Wir bieten Kunden weltweit hochwertige Ventillösungen aus einer Hand.

Anfrage absenden

Produktbeschreibung

The biggest advantage of this customized high pressure angle type globe valve manufactured by Foshan Jinqiu Valve Co., LTD. supplier is that it can be installed at bends in piping systems, eliminating the need for 90° elbows and simplifying operation. This type of valve is ideally suited for use in synthetic ammonia production systems and refrigeration systems in fertilizer plants. For example, models J44H-160, J44H-320, L44H-160, and L44H-320 are all specifically designed for ammonia production systems.

Warum uns wählen?

Große Auswahl an Modellen:
Wir bieten eine große Auswahl an Durchmessern hochwertiger Hochdruck-Eckventile von DN15 bis DN200 sowie verschiedene Druckklassen wie 1,6 MPa und 2,5 MPa (siehe Spezifikationstabelle oben), um Ihren unterschiedlichen Rohrleitungslayouts und Druckanforderungen gerecht zu werden.
Perfekte Serviceunterstützung:
Professionelle Beratung: Unser technisches Team unterstützt Sie bei der Auswahl, damit das Ventil perfekt zu Ihrer Anlage passt.
Qualitätssicherung: Wir bieten eine klare Garantiezeit für unsere Produkte und unterstützen Mustertests.
Bequeme Logistik: Starke Bündelverpackung, Schlüsselkomponenten haben einen klaren Farbcode, sodass Sie sie bequem vor Ort zählen und installieren können. Wir können auch einen effizienten internationalen Transport organisieren.

Implementierungsstandards

Befolgen Sie die Regeln	STANDARD
Design und Herstellung	GB 12233/GB 12235
Strukturlänge	GB 12221/JB96 (Lange Serie)
Strukturlänge	GB78/JB79 (GB, HG, SH)
Drucktest	GB/T 13927
Zeichen	GB 12220
Verfügbarkeit	GB/T12252

Eckventil/Drossel 1,6 MPa Hauptanschlussgröße

DN	L	D	D1	D2	f	b	z-φd	Tun	H1	H2
15	65	95	65	45	2	14	4-φ14	100	240	265
20	75	105	75	55	2	16	4-φ14	100	245	270
25	80	115	85	65	2	16	4-φ14	120	250	275
32	95	135	100	78	2	18	4-φ18	140	260	290
40	100	145	110	85	2	18	4-φ18	140	290	325
50	115	160	125	100	2	20	4-φ18	160	300	335
65	145	180	145	120	2	20	4-φ18	180	355	400
80	155	195	160	135	2	22	4-φ18	240	400	450
100	175	215	180	155	2	24	8-φ18	240	455	495
125	200	245	210	185	2	26	8-φ18	280	530	560
150	240	280	240	210	2	28	8-φ23	320	605	650
200	275	335	295	265	2	30	8-φ23	360	650	770

Eckventil/Drossel 2,5 MPa Hauptanschlussgröße

DN	L	D	D1	D2	f	b	z-φd	Tun	H1	H2
15	65	95	65	45	2	16	4-φ14	120	245	270
20	75	105	75	55	2	16	4-φ14	120	250	275
25	80	115	85	65	2	16	4-φ14	140	260	290
32	95	135	100	78	2	18	4-φ18	140	290	325
40	100	145	110	85	3	18	4-φ18	160	300	335
50	115	160	125	100	3	20	4-φ18	180	355	400
65	145	180	145	120	3	22	8-φ18	220	400	450
80	155	195	160	135	3	22	8-φ18	280	450	495
100	175	230	190	160	3	24	8-φ23	320	530	590
125	200	270	220	188	3	28	8-φ25	380	600	650
150	240	300	250	218	3	30	8-φ25	400	650	770
200	275	360	310	278	3	34	12-φ23	450	700	850
